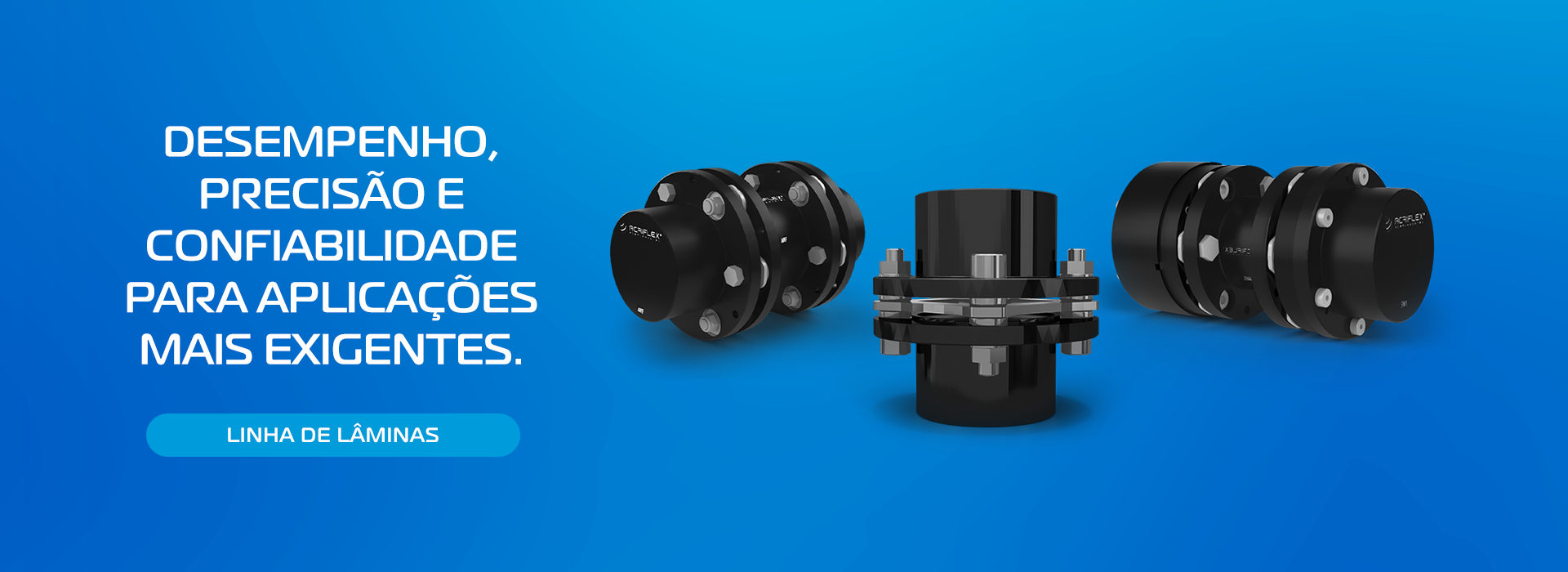

Os Acoplamentos da linha de Lâmina da Acriflex são:

DESENVOLVIDOS PARA ALTA EXIGÊNCIA
• Alta rotação
• Ambientes expostos à oxidação
• Equipamentos industriais enquadrados na norma API 610 (ex: bombas)
• Conformidade com normas API, DIN e ISO
• Alta temperatura até 150 °C
• Alto índice de umidade
• Aplicações com exigência de alto nível de segurança


DIFERENCIAL CONSTRUTIVO
• Unidade flexível composta por lâminas em aço inox ANSI 301, anéis protetores e espaçador
•Anel protetor com ressalto de centralização, encaixado no rebaixo do cubo, promovendo   centralização automática da unidade flexível (modelo AWE).
• Balanceamento inerente (modelo AWE – atende G 6.3 da API 610)
• Redução de vibração e maior estabilidade em altas rotações
• Zero Backlash – transmissão de torque sem folga angular


FORMAS CONSTRUTIVAS
AWE: Alta precisão e balanceamento inerente – ideal para aplicações API / Possui dispositivo Anti-Fail, evitando projeção de componentes em caso de ruptura.
AWF SEM ESPAÇADOR: Configuração mais econômica, sem lubrificação e com menor custo de manutenção.
AWF COM ESPAÇADOR: Facilita a manutenção e substituição sem deslocar máquinas.
AWB (bipartido): Permite manutenção sem deslocamento dos equipamentos.
AWE0: Indicado para aplicações com espaço reduzido entre eixos.


BENEFÍCIOS TÉCNICOS
• Transmissão de torque eficiente diminuindo fatores de desgastes mecânicos
• Alta resistência à fadiga
• Operação sem lubrificação
• Manutenção simplificada
• Vida útil prolongada


CARACTERÍSTICAS TÉCNICAS
• Lâminas: Aço inox ANSI 301
• Cubos e espaçadores: Aço SAE 1045
• Proteção superficial: Oxidação negra
• Torque nominal: 29 Nm até 285.000 Nm
• Torque máximo: até 570.000 Nm
• Rotação máxima: até 25.000 RPM (conforme modelo e balanceamento)
• Desalinhamento angular: até 0,5° por unidade flexível de lâmina


APLICAÇÕES
• Bombas industriais
• Compressores
• Laminadores
• Misturadores e agitadores
• Turbinas
• Sistemas rotativos de alta velocidade
